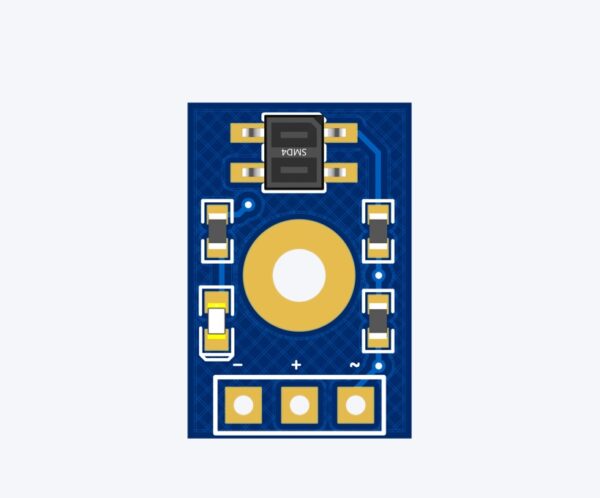

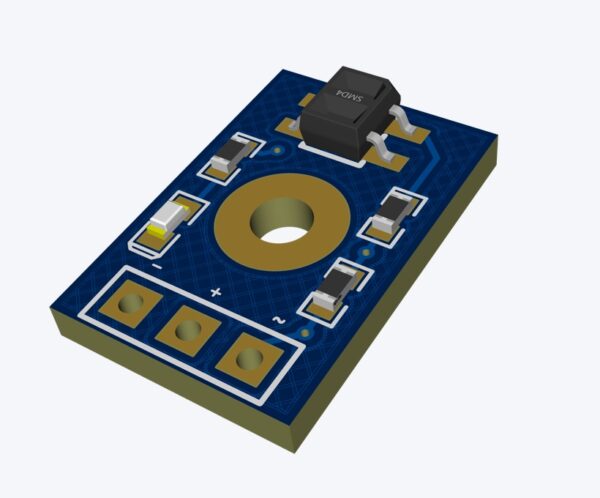

El Sensor Analógico Tapatío (QRE1113) detecta cambios de reflectancia para seguir líneas o detectar bordes. Entrega una salida analógica proporcional a la luz IR reflejada por la superficie.
Esta versión incluye un LED de estado que indica funcionamiento (alimentación/actividad), ideal para verificaciones rápidas en campo.
Se utiliza ampliamente en robots seguidores de línea, contadores de objetos, detección de bordes y sistemas de control. Su mejor desempeño se logra a ~4 – 5 mm de la superficie.
INCLUYE
-
1 × Módulo Tapatío QRE1113 Analógico con LED de estado
-
1 × Header recto de 3 pines (soldar por el usuario)
CARACTERISTICAS
-
Alimentación: 3.3 V a 5 V
-
Salida: Analógica (0–1023 en Arduino a 10 bits)
-
Distancia óptima de detección: ~3 a 5 mm
-
Consumo típico: 25 mA
-
Indicadores: LED de estado integrado (encendido = funcionando)
-
Compatibilidad: Entradas analógicas de Arduino/ESP32/MCU
-
Dimensiones del módulo: 14 mm × 8 mm (aprox.)
-
Peso: ~1.13 g

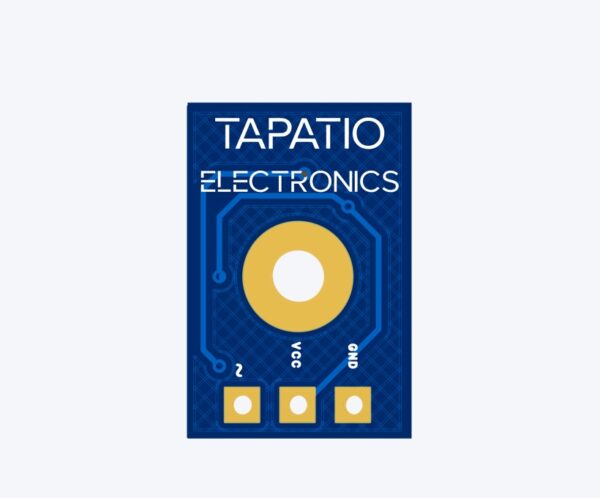

CONEXIONES
-
VCC → 3.3 V o 5 V
-
GND → GND
-
OUT → Pin analógico (ej. A0 en Arduino)
Nota: El LED indica que el módulo está alimentado y emitiendo IR.
APLICACIONES
-
Seguidor de línea (competencia educativa y hobby)
-
Detección de bordes en superficies (negro/blanco)
-
Contador de objetos por reflectancia
-
Sensado de marcas sobre bandas transportadoras
